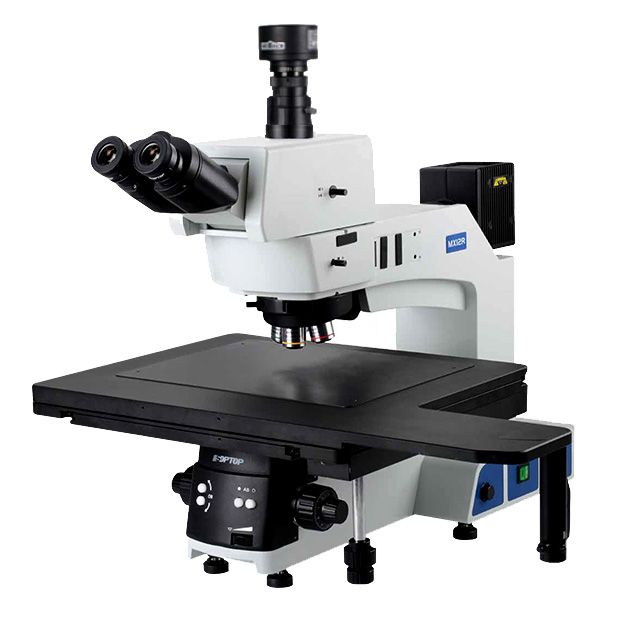

工具顯微鏡在長度計量的測試中是最典型、使用范圍最廣的一種測試儀器，可以測量長度、角度、螺紋等，并且可以對各種形狀和位置復雜的產品進行測量，有較高的精密度，所以專門用來解決在長度計量中的各項測試問題。

今天，小編來介紹一下工具顯微鏡的對線(壓線)方法：

對線(壓線)就是用米字線和被測件影像輪廓邊緣相互重疊，也就是所說的瞄準，對一臺具體的工具顯微鏡來說，工具顯微鏡的精度是一定的，要使測量精度比較高和可靠，很大程度上取決于正確的對線方法，對線方法有2種：一種是間隙對線法，另一種是重疊對線法。

①間隙對線法

間隙對線法適用角度測量。在工具顯微鏡測量角度時，任意一條米字線虛線和被測角度的一邊在視場里相靠時，使米字線虛線和被測角度之邊緣保持一條狹窄的間隙，測量者就以這條間隙大小的均勻性來判斷米字線虛線和被測件影像邊緣對準的精確度。

如果不采用上述對線方法，而直接采用和影像邊緣重疊的方法，則不但使測量者感到很難對準，而且會增加測量誤差。這時因?yàn)楸粶y(cè)件的輪廓在視場里的影像不是一條細線，而是一個明暗輪廓，同時米字線的刻線已有一定的寬度。如果把它們重疊起來測量，勢必產生較大的對線誤差，特別是當被測量角度的邊比較短時，這種情況就更加嚴重。所以工具顯微鏡在角度測量時應采用間隙對線法。

②重疊對線法

如果工具顯微鏡在長度測量時，仍然采用上述間隙對線法，將會增加長度測量誤差。原因是問隙無法測量而又包含在被測長度量值之中。因此在長度測量時采用重疊對線法。就是把米字線的虛線正好和輪廓影像邊緣重疊，使虛線的一半在輪廓影像之內，另一半在影像之外。對線時應以米字線虛線的中央為準，而以其延長部分為參考，工具顯微鏡可獲得準確的測量結果。
